Mobil aufstellen
Das FD505 lässt sich für unterschiedliche Arbeitsplätze positionieren.
FD505 5D RED EDITION · ACHSVERMESSUNG
Präzise messen.
Schneller entscheiden.
Das FD505 5D Red Edition verbindet mobile Messsäulen mit Tablet-Bedienung. Wir planen das System passend zu Ihrer Bühne und Ihrem Werkstattablauf.
5hochauflösende
Kameras
Kameras
15–20Minuten bis zum
realistischen Ergebnis*
realistischen Ergebnis*
1Tablet für die
Bedienung
Bedienung
* Realistischer ASS-Praxiswert für Positionieren, Messen und Ergebnisübernahme unter geeigneten Bedingungen. Die tatsächliche Dauer hängt von Fahrzeug, Arbeitsplatz und Arbeitsablauf ab.
TECHNIK UND PERSÖNLICHE BETREUUNG
Gerät, Arbeitsplatz und Service zusammen denken.
FCAR entwickelt Systeme für Achsvermessung, Fahrzeugdiagnose und Getriebeservice. ASS verbindet die Geräteauswahl mit eigener Werkstatterfahrung, persönlicher Beratung und einem auf Ihren Betrieb abgestimmten Angebot. Die aktuellen Produktinformationen stammen von FCAR Global / GLAVIA in Polen.
AKTUELLE FCAR-ACHSVERMESSUNG
Fünf Kameras. Drei Wege zum Messplatz.
FD505 5D Red Edition, FD305M und FD405 nutzen fünf Kameras. Ihre Bauformen unterscheiden sich: mobil, stationär oder direkt an der Zwei-Säulen-Bühne.
Fest einrichten
Das FD305M ist für einen dauerhaften Messplatz ausgelegt.
In die Bühne integrieren
Beim FD405 werden die Messköpfe fest an der Zwei-Säulen-Bühne montiert.
Am Tablet bedienen
Die Systeme werden über ein 10,1-Zoll-Tablet mit FCAR-Software gesteuert.
ASS-KOMFORTPAKET · PASSEND ZUR AUSSTATTUNG
Die laufende Vermessung groß im Blick.
Auf Wunsch planen wir zusätzlich zur Geräteanzeige eine kabellose Übertragung der laufenden Vermessung auf einen vorhandenen Monitor oder Fernseher. So entsteht eine gut sichtbare Großansicht für den Arbeitsplatz - und auf Wunsch eine verständliche Kundeninformation direkt in der Werkstatt.
Bildschirm, Übertragungstechnik und Bedienelemente werden auf Kompatibilität geprüft. Der vereinbarte Umfang wird im Angebot ausgewiesen.
Kabellose Bildübertragung
Messwerte und laufende Einstellung ohne zusätzliches Signalkabel auf dem vorhandenen Großbildschirm anzeigen.
Tastatur mit Trackpad
Eine externe Tastatur mit Trackpad kann die Bedienung ergänzen. Anschluss und Kompatibilität stimmen wir auf das ausgewählte Tablet beziehungsweise System ab.
Mehr als nur das Messgerät
Entscheidend ist der einsatzbereite Gesamtumfang. Dadurch werden Angebote mit unterschiedlicher Ausstattung transparent vergleichbar.
DREI AUFBAUTEN · IHR PASSENDER MESSPLATZ
Achsvermessung, die in Ihre Werkstatt passt.
Mobiler Einsatz, fester Messplatz oder direkte Bühnenmontage: Entscheidend sind Ihre Fahrzeuge, die vorhandene Bühne und der tägliche Ablauf.
01 · MOBILES ACHSMESSSYSTEM

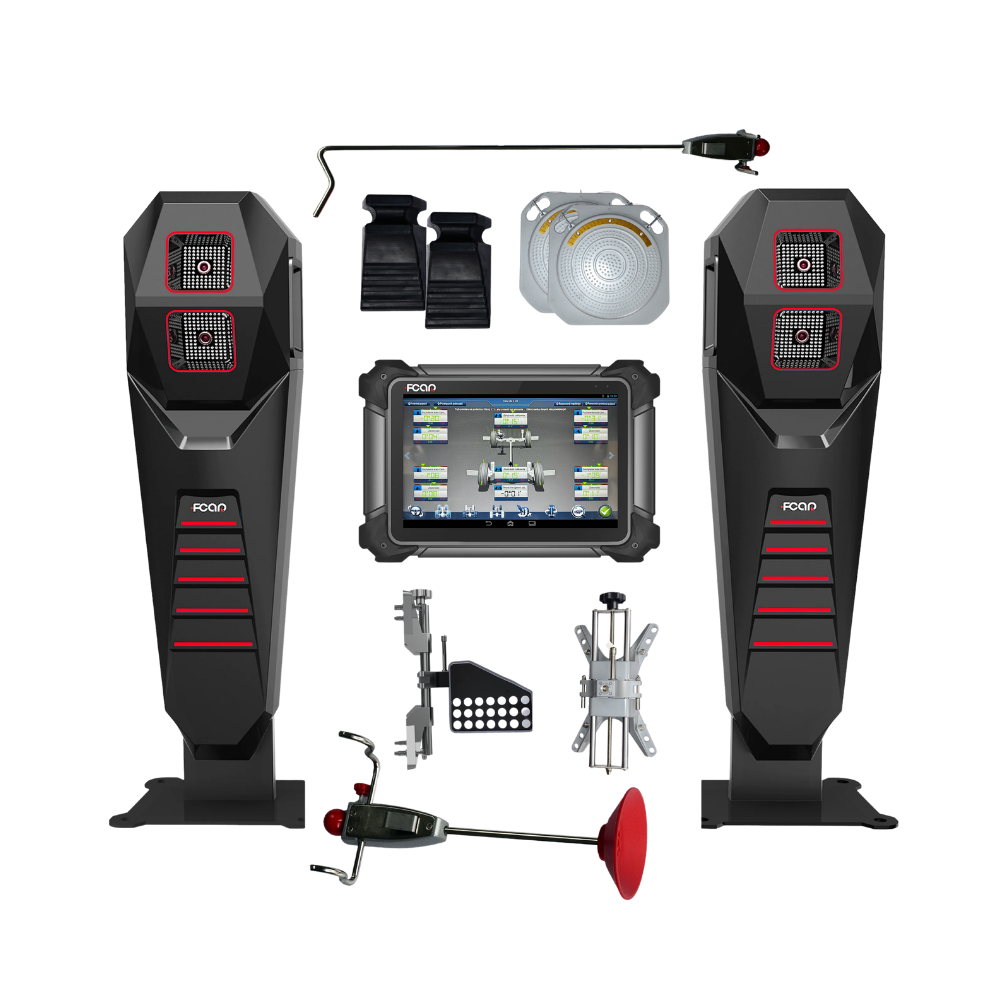

FCAR FD505 5D Red Edition
Ein System für wechselnde Messplätze. Mobile Säulen und fünf Kameras verbinden flexible Aufstellung mit tabletgestützter Achsvermessung.
5HD-Kameras
Mobilpositionierbar
10,1″Steuerungstablet
- Für 2- und 4-Säulen-Bühnen sowie Scherenbühnen
- Auch für geeignete Grubenarbeitsplätze
- Automatische Systemkalibrierung
- Messen und Einstellen bei entlasteten Rädern
- Standard-Radaufnahme für 12–26 Zoll
Aufstellung, Targets und Zubehör wählen wir passend zu Ihrem Arbeitsplatz. Die genaue Ausstattung wird im Angebot festgehalten.
02 · STATIONÄRES FÜNF-KAMERA-SYSTEM

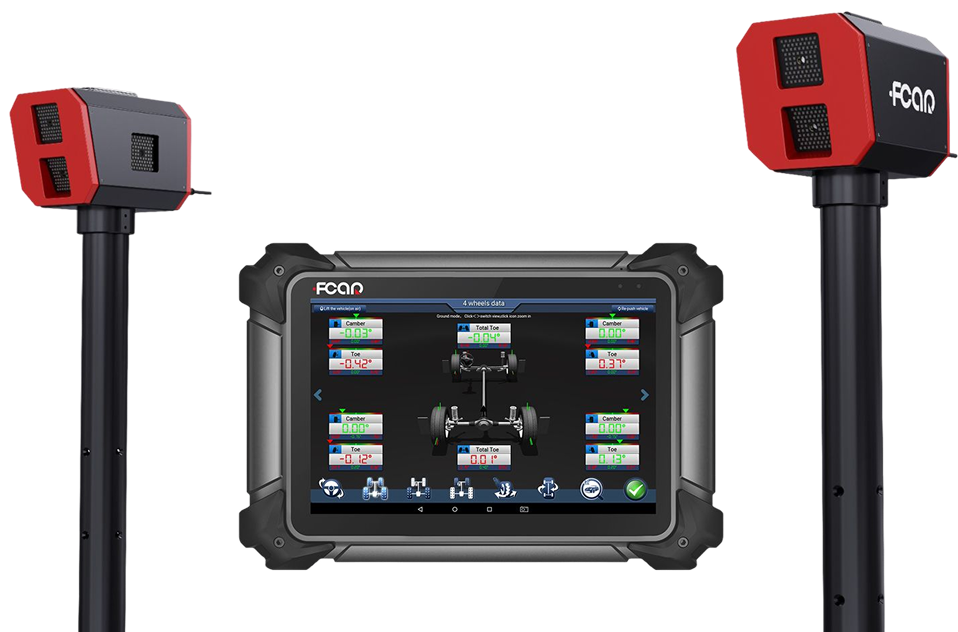

FCAR FD305M
Ein fester Messplatz mit kompakter Säulenanordnung. Das FD305M arbeitet mit fünf Kameras und wird über das FCAR-Tablet bedient.
5Messkameras
Stationäram Messplatz
10,1″Tablet
- Für 4-Säulen-Hebebühnen und Scherenbühnen
- Für geeignete Arbeitsgruben
- Automatische Kalibrierung des Systems
- Messwerte und Fahrzeugdaten am Tablet
- Nicht für 2-Säulen-Bühnen vorgesehen
Den festen Messplatz planen wir anhand Ihrer Bühne, der Durchfahrt und des verfügbaren Arbeitsraums.
03 · DIREKT AN DER ZWEI-SÄULEN-BÜHNE

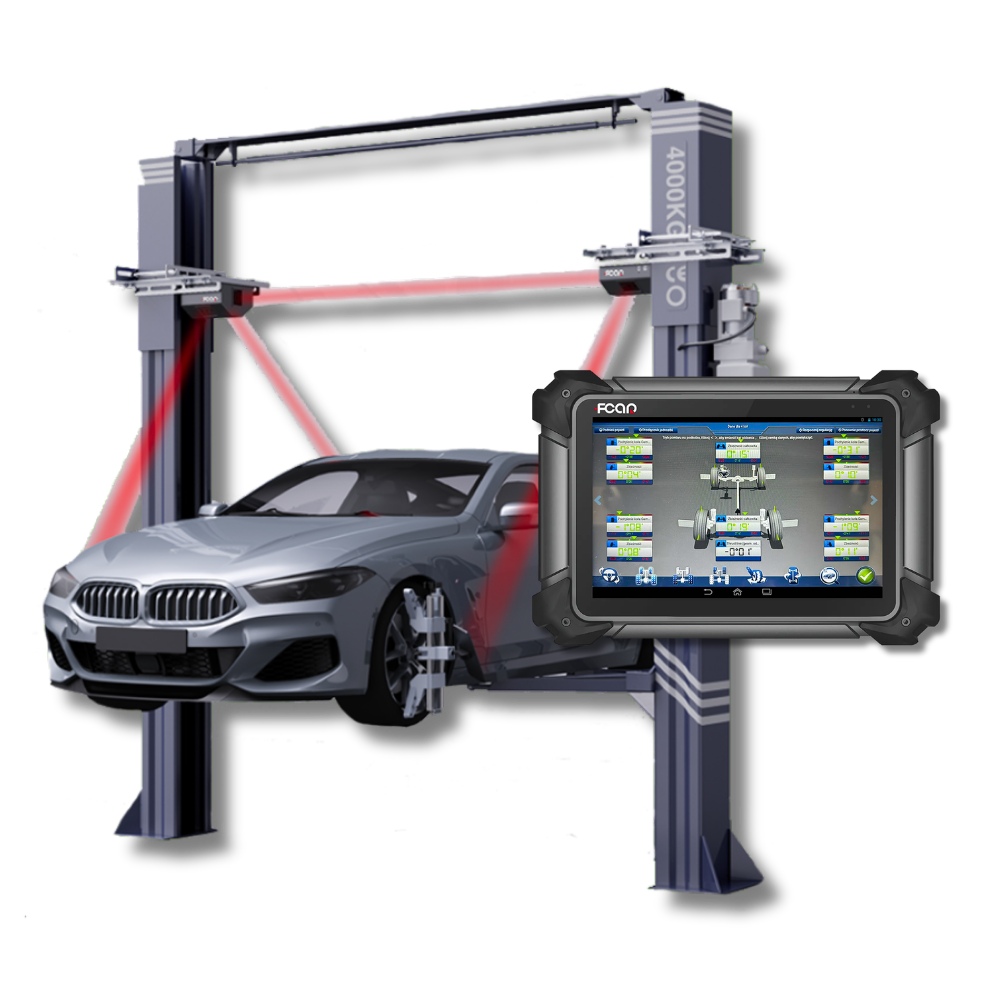

FCAR FD405 · 2. Generation
Der Messplatz wird Teil der Hebebühne. Fest montierte Messköpfe schaffen eine platzsparende Lösung ohne zusätzlichen Kameraständer.
5Messkameras
2-SäulenBühnenmontage
10,1″Tablet
- Feste Installation an einer 2-Säulen-Hebebühne
- Fortlaufende gegenseitige Überwachung der Messköpfe
- Automatische Kalibrierung während des Betriebs
- Einstellung bei angehobenem Fahrzeug möglich
- FCAR Aligner Software für den geführten Messablauf
Die Standardausführung ist für die 2-Säulen-Bühne vorgesehen. Zusätzlich bieten wir den bei ASS erprobten Spezialaufbau mit elektrisch verstellbaren Beamerliften an. Die abgebildete Hebebühne und das Fahrzeug dienen zur Veranschaulichung und gehören nicht zum Lieferumfang.
ASS-PRAXIS · INDIVIDUELLE MONTAGELÖSUNGEN
Ihr Messplatz bestimmt die Lösung.
Unser eigener ASS-Messplatz verbindet eine an die Hallendecke angepasste Trägerkonstruktion mit elektrisch verstellbaren Beamerliften. Daran sind die Messköpfe höhenverstellbar über dem Arbeitsbereich angeordnet. So nutzen wir unsere vorhandene kurze Scherenhebebühne für die Achsvermessung und stimmen die Kamerahöhe auf die jeweilige Arbeitshöhe ab.
Individuelle Möglichkeiten für Ihren Betrieb.
Ergonomisch arbeiten auf rund 1,8 Metern. Entscheidend ist die Arbeitshöhe während der Achseinstellung. Unser elektrisch verstellbarer Deckenaufbau ermöglicht Mess- und Einstellarbeiten bei rund 1,8 Metern Hubhöhe. Das erleichtert eine aufrechte Arbeitshaltung und reduziert Bücken und Knien.
Für kurze und sehr lange Fahrzeuge. Die Anordnung der Messköpfe und die Nutzung der vorhandenen Bühne ermöglichen an unserem Arbeitsplatz die Vermessung unterschiedlicher Fahrzeuglängen. Bühne, Raumhöhe, Befestigungspunkte und Arbeitsablauf bilden die Grundlage für die individuelle Gestaltung Ihres Messplatzes.
Bedienung ohne PC-Wagen im Messbereich. Eine Tastatur mit integriertem Trackpad und eine drahtlose HDMI-Verbindung ermöglichen die Bedienung und Bildübertragung, ohne dass ein PC-Wagen dauerhaft im Arbeitsbereich stehen muss.
Die Fotos zeigen die bei ASS eingesetzte und erprobte Ausführung, die heute die Gerätebezeichnung FD405 trägt. Der individuelle Spezialaufbau mit Trägerkonstruktion und Beamerliften gehört nicht zum Standardlieferumfang und wird im Angebot gesondert beschrieben.
KLARE ERSTAUSWAHL
Welches System passt zu welcher Bühne?
Die Zuordnung folgt den technisch geeigneten Standardanwendungen. Erst danach prüfen wir besondere räumliche oder betriebliche Anforderungen.
SystemStandardanwendung
FD505 5D Red Edition2- und 4-Säulen-Bühnen · Scherenbühnen · geeignete Grubenarbeitsplätze
FD305M4-Säulen-Bühnen · Scherenbühnen · geeignete Grubenarbeitsplätze
Stationär; keine 2-Säulen-Bühne.
Stationär; keine 2-Säulen-Bühne.
FD405 · 2. GenerationFeste Montage an der 2-Säulen-Hebebühne
ASS-Spezialaufbau mit elektrisch verstellbaren Beamerliften auch für individuell eingerichtete Messplätze.
ASS-Spezialaufbau mit elektrisch verstellbaren Beamerliften auch für individuell eingerichtete Messplätze.
ACHSVERMESSUNG · AUSSTATTUNG NACH ANGEBOT
Alles Wichtige für den Start.
Bei den Achsmesssystemen richten sich Zieltafeln, Radhalter und Montage nach der gewählten Ausführung. Den Lieferumfang sowie optionale ASS-Ergänzungen halten wir im Angebot einzeln fest.
Lieferumfang besprechen10,1-Zoll-Tablet
Mobile Steuerung und übersichtliche Ergebnisdarstellung direkt am Fahrzeug.
Zwei Messgeräte
Je nach Modell mobile Messsäulen, feste Säulen oder direkt an der Bühne montierte Messköpfe.
Vierpunktkrallen
Vier robuste Radhalterungen zur Aufnahme der passenden Zieltafeln.
Zieltafeln
Vier Ziele in der zur Einbau- und Bühnenvariante passenden Form.
Zwei Drehteller
Für frei bewegliche Vorderräder während der Nachlaufmessung.
Feststeller & Keile
Lenkrad- und Bremspedalfeststeller sowie zwei Sicherungskeile.
Software & Datenbank
FCAR-Achsvermessungssoftware und laut Angebot ein Jahr HaynesPro-Datenbankzugang. Weitere Lizenz- und Updatebedingungen werden ausgewiesen.
Großbildanzeige auf Wunsch
Kompatible Übertragungstechnik für einen vorhandenen Monitor oder Fernseher.
Tastatur & Trackpad
Optionale Bedieneinheit passend zum ausgewählten System; Bestandteil des individuell abgestimmten ASS-Pakets.
ASS-Komplettpaket
Montage, Einweisung und der tatsächliche Gesamtumfang werden im persönlichen Angebot klar ausgewiesen.
BERATUNG AUS EIGENER WERKSTATTPRAXIS
Die Lösung richtet sich nach Ihrem Platz - nicht umgekehrt.
ASS nutzt einen eigenen FCAR-Achsmessstand im Kfz-Betrieb. Diese praktische Erfahrung fließt in die Planung der aktuellen Geräte ein. Unser erprobter Spezialaufbau mit elektrisch verstellbaren Beamerliften ermöglicht an unserem Messplatz rund 1,8 Meter Arbeitshöhe. Die Ausführung für Ihren Betrieb planen wir passend zu Bühne, Raum und Arbeitsablauf.
- 01
Anforderungen klären
Fahrzeuge, Messaufgaben und tägliche Abläufe gemeinsam einordnen.
- 02
Arbeitsplatz prüfen
Bühne, Raumhöhe, Montagepunkte und verfügbare Fläche betrachten.
- 03
System zusammenstellen
Gerät, Zieltafeln, Zubehör, Montage und Einweisung passend planen.
- 04
Persönlich begleiten
Vorführung, Inbetriebnahme und ein fester Ansprechpartner.
INVESTITION PLANBAR MACHEN
Finanzierung passend zum Betrieb.
Neben dem direkten Kauf sollen auf Wunsch auch Leasing und Mietkauf angeboten werden. Die konkrete Gestaltung und alle Konditionen erfolgen ausschließlich über den jeweiligen Finanzierungspartner nach dessen Prüfung.
Bei Vertragsaktivierung berechnet GRENKE einmalig 75,00 € Aktivierungsgebühr mit der ersten Rechnung. Diese Gebühr ist nicht in den Monatsraten enthalten.
JETZT WERKSTATTPLATZ PRÜFEN LASSEN
Welches FCAR-System passt zu Ihnen?
Rufen Sie direkt an oder senden Sie uns kurz Ihre Anforderungen. Wir melden uns persönlich und besprechen die nächsten sinnvollen Schritte.
